光伏发电

��发布时间：2025-01-20 ��603人看过

 太阳能光伏发电是指太阳能电池方阵在光照的条件下产生直流电，通过汇流箱汇流，输入直流配电柜中然后接入并网逆变器转换成交流电输出，然后经过升压变压器升压，通过高压柜与外网进行连接,各设备运行情况由通讯监控系统进行监控和记录。

光伏发电系统的组建形式

光伏发电系统的组建形式可以分为三大类型 ：

1.集中式光伏发电系统

这种都是规模巨大的光伏电站，光伏电站的容量都在MWp以上，采用大型逆变器（250kW~1000kW）。

2.分布式光伏发电系统

这种光伏电站的规模一般都在1MWp以下， 采用组串式逆变器（5kW～60kW）。

3.小型光伏发电系统

一般为家庭式的庭院安装的光伏发电系统， 采用微型逆变器（500W～1kW)。

光伏电站的工作模式有两种：

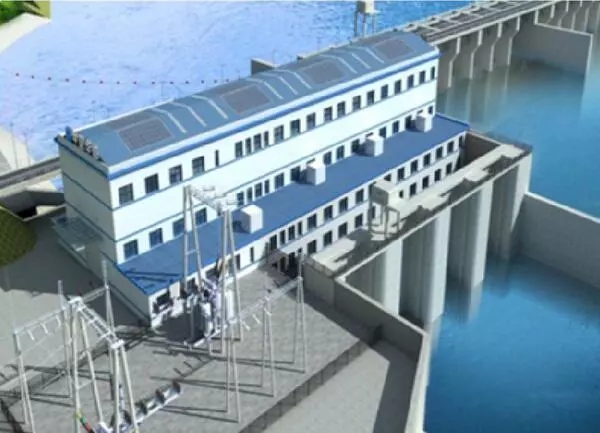

1.并网光伏发电系统 ：光伏电站与电网连接在一起，将光伏能量送入电网。在近几年的光伏发电体系中，并网光伏发电系统是主要的发展方向，不用安装储能的蓄电池，节省了储能装置的费用。在水电站建设的光伏电站是并网光伏发电系统。

2.独立光伏发电系统（离网系统） ：光伏电站与电网不连接，独立发电，自产自用。需要配置数量较大的储能蓄电池。

一、集中式光伏电站系统

集中式都采用大型逆变器，容量 在250kW～1000kW）。 光伏组件将太阳能转换成直流电 能，经过汇流箱汇总，再集中到直流 配电柜，然后送入大型逆变器，将直流电转换成交流电。 交流电经交流柜送到升压变压 器，送入电网。
